智能组件

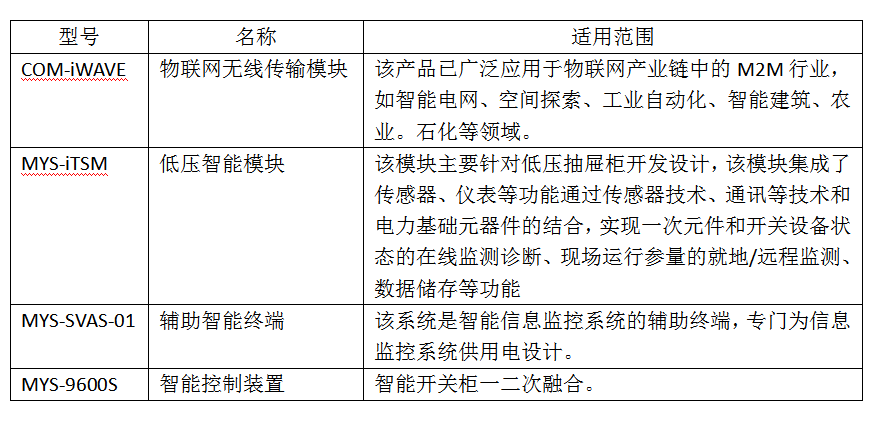

一、智能组件型号及适用范围





二、产品详述



1、COM-iWAVE



COM-iWAVE 物联网无线传输模块是一种基于LoRa 扩频技术的无线数据传输终端，利用LoRa 网络为用户提供无线数据传输功能。 该产品采用高性能的工业级LoRa 方案，以嵌入式实时操作系统为软件支撑平台，同时提供2路RS485接口，可直接连接串口设备，实现数据透明传输功能； 该产品已广泛应用于物联网产业链中的M2M 行业，如智能电网、智能交通、智能家居、金融、移动POS 终端、供应链自动化、工业自动化、智能建筑、消防、公共安全、环境保护、气象、数字化医疗、遥感勘测、军事、空间探索、农业、林业、水务、煤矿、石化等领域。

主要特点

1)工业级应用设计，采用高性能工业级芯片，低功耗设计，最大限度降低功耗；

2)采用金属外壳，保护等级IP30。金属外壳和系统安全隔离，特别适合于工控现场的应用；

3)采用工业端子接口，特别适合于工业现场应用；

4)提供标准RS485接口，可直接连接串口设备；

5)支持串口软件升级和维护；

6)支持LoRa 无线短距离数据传输功能，具有自组网能力；

7)具备中继路由和终端设备功能。



2、MYS-iTSM



MYS-iTSM低压柜智能控制模块主要针对低压抽屉柜开发设计，该模块集成了传感器、继电器、智能仪表等功能，直接安装于一次元件，通过物联网技术、传感器技术、电子技术、通讯技术和电力基础元器件的结合，实现一次元件和开关设备状态的在线监测诊断、现场运行参量的就地/远程监测、就地/远程调控、数据储存、通信等功能，从而代替传统的抽屉+二次仪表的方案，实现用电系统的自动化、智能化，增强产品的标准化设计。该模块可选配物联网功能模块、继电保护功能模块，实现无线组网或继电保护功能的集成，以满足多场景应用需求。

MYS-iTSM低压柜智能控制模块是博阳公司在智能电网建设的大环境下，致力于配电设备一二次技术融合方向下研发的产品，旨在实现一次低压抽屉柜智能化，可监测诊断化。同时还可通过预制式生产装配，减少配线、校线等环节，来提高运行可靠性和低压柜体的自动化生产工艺，降低产品综合运维成本。

主要特点

1) 高标准电磁兼容性能，宽温设计（-20℃~85℃），满足低压开关柜运行环境；

2) 外部接口高防护设计，通讯接口隔离设计；

3) 小体积、塑壳设计，无需二次互感器，安装简便，实现工厂快速组装；

4) 3路铜排高精度温度测量，无需安装温控器，实现开关运行状况实时预警报告；

5) 完善的软硬件自检功能和免调节电路设计，运行稳定、可靠，安装调试更简单；

6) 灵活的通信能力，可通过485通信组网，也可选配物联网无线通信模块实现无线组网；

7) 配置6路DI，2路DO，实现外部告警、抽屉位置及分合闸功能；

8) 监测三相电流、电压、功率、角度、功率因数、四象限有功无功等测量量，可实现三遥功能；

9) 集成三相多功能智能电表的全部功能，具有完备的高精度测量以及0.5S级计量功能，具备一年4个时区，每天12时段分时计费功能，满足企业用能成本的精细统计分析；同时具有高达21次谐波的谐波含量分析以及K因子，THD等电能分析功能，装置配置有完备的需量分析功能；

10) 就地配置LED显示屏，数值显示简洁，同时可配功能强大的就地终端屏，实现集中监测、告警管理、功能设置、远程控制等功能；



3、MYS-SVAS-01



MYS-SVAS-01辅助智能终端系统是智能信息监控系统的辅助终端，专门为信息监控系统供用电设计。该智能终端融入了物联网云平台技术、继电保护控制技术、测量技术、感知层接入等技术,为信息监控系统供用电提供全面的监控与保护功能，同时提供专业的系统运维管理平台为用电安全管理、细化测量管理、视频运维管理服务、数据统计分析等应用提供一整套解决方案。

该智能终端系统接口丰富，能为其他信息设备提供多路+5V，±12V，24V、220V可控带防护供电接口,提供通讯防护以及交换机功能接口,并可根据需求扩展。该产品高度集成，功能强大，适用智能监控的监控杆、卡口、小型基站等多种供用电应用场景，满足客户为提高附加值应用而不断创新的需求。

MYS-SVAS-01辅助智能终端盒是该产品的核心设备，该智能终端具备过流保护、过压保护、漏电保护、防雷保护、负载短路保护、重合闸、杆塔倾斜告警、机箱浸水告警、智能温控、智能门禁系统等保护告警功能。还具有北斗/GPRS高精度定位、信息上云、以太网/光纤/4G通信、状态监控、后备电源、自动/远程/联动控制等功能，同时集成了220V供电插座、+5V，±12V，24V供电接口、光电以太网通讯管理接口等。外部挂箱可根据实际应用需要灵活定制，高防护等级（IP55），可提供光纤盘纤、智能门锁等功能。

主要特点

1) 高标准电磁兼容性能，宽温设计（-20℃~+85℃），满足装置运行环境的极端要求；

2) 外部接口高防护设计，具备防雷设计。相序错误、防雷异常时给出报警信息；

3) 电源适应性范围广，可在AC85V~AC290V范围内可靠工作。

4) 供电接口高容量设计，单接口可最大输出10A电流，可在接口满载工况下，输出性能稳定、可靠、无衰减；

5) 小体积、高集成设计，设备本身集成功能所有接口，运维便捷，可使外挂机箱设计简单；

6) 高可靠的保护测量功能。能够实时监测电压、电流、分支电流、漏电流等模拟量信息，并在发生故障时进行快速保护和故障回传，故障定值可设定，并具有自动重合功能；

7) 智能控制功能。可实现各等级供电接口的远程控制、定时控制、联动控制，提供外部设备故障自恢复及多场景控制需求；

8) 智能温控功能。实时监测箱内温湿度并可联动散热风扇，温度阈值可设定；

9) 断电续航功能。设备内置耐高温电池，可以在外部电源消失后，保持设备工况并将相关信息传回管理平台；

10) 断网监测功能。设备可对运营商通信主链路或接入设备网络链路进行实时监测，具备断网报警功能；

11) 灵活的通信模式。支持NB-IOT和光/电以太网通信，并可在当前通信模式断开时，自动切换其他模式，保持连续设备在线；

12) 高精度定位功能。内置北斗/GPS高精度自动定位，优先北斗信号，支持位置变化跟踪，结合系统运维管理平台可显示电子地图，实时更新位置信息；

13) 智能门禁功能。设备实时监测箱门状态，当打开时，系统运维管理平台给出告警信息。可配置智能门锁实现远程开锁，就地刷卡开锁功能。同时支持临时撤防和自动布防；

14) 杆塔倾斜监测功能。设备可感知倾斜状态，当发生倾斜时，设备给出就地及远程报警信息；

15) 浸水监测功能。机箱内可配置水浸传感器接入设备，以给出浸水报警信息；

16) 配备系统运维管理平台。具有设备运行工况监控、运行指标管控、点位管理、工单管理、态势报表、告警管理、运维统计、电子地图、权限管理、数据安全部署等功能，实现智能运维。



4、MYS-9600S



MYS-9600S智能控制装置是根据当前中低压系统开关柜技术发展而开发设计的一种新型多功能、智能化装置，旨在实现开关柜的智能控制化，是中低压柜一二次融合的核心智能终端，可有力地保障用户安全、高效、智能用电。该产品具备完善的控制、诊断与维护功能，并以一体化布局配套装备于开关柜，将简化开关柜的面板结构设计，美化开关柜的面板布局。同时也可选配自愈式环形光纤以太网通讯接口，保证在恶劣条件下的通讯要求，也可采用电以太网的通讯方式将装置接入就地操作屏与远端后台。内部集成丰富的规约库，为用户提供完善的组网方案。

本系列装置采用了全新的设计理念，具备电动底盘车控制、电动快速地刀控制、断路器控制、电机堵转判断与保护、防误联闭锁、温湿度监测与联动、触头无线测温、高清摄像头等功能，并可选配全面包含电表功能的电气量测量功能。装置功能模块完善，具有高度的稳定性、灵活性、可维护性以及对不同现场情况的适应性。

主要特点

  1）高标准电磁兼容性能，具备开普检测研究院电磁兼容检验报告，报告号JW181764。；

2）装置硬件元器件全部采用工业级及以上等级，使得装置具有很高的稳定性；

3）装置采用加强型机箱以及宽温设计，满足-40℃～85℃的运输和存储以及-40℃～70℃的宽温工作环境要求；

4）装置配置开关柜关键点测温模块，测温模块采用无线无源技术，支持最多12路-60℃~+240℃精度±1℃的测温点；

5）装置配置开关柜温湿度控制系统，联动加热、排风等控制出口；

6）多路摄像头接入，实时视频监控，图像分析确认；

7）电机控制回路采用高可靠的大功率元器件，PWM变速控制输出并实时监测电机电流工况、具备电机堵转判断与保护，保证控制操作安全稳定；

8）提供24V/12V电源输出为温湿度、无线测温传感器供电；

9）提供20路开入，支持双位置信号确认，提供多至8路继电器控制出口，满足加热、排风、开关的控制需求；

10）装置提供16组定值区，掉电不丢失，可满足绝大多数情况下的控制方式变化；

11）可配置自愈式环形光纤以太网通讯接口，保证在恶劣条件下的通讯要求，内部集成丰富的规约库，为用户提供完善的组网方案；

12）装置可选配电气量测量功能，测量精度达到0.5级，同时具备电表全部功能；

13）具有虚拟测试功能，实现遥信、遥测、告警的自动对点；

14）完善的软硬件自检功能和免调节电路设计，安装调试更简单；

15）大容量的存储空间，可以保存最新的40条告警报告、40条操作记录。
