新能源箱变

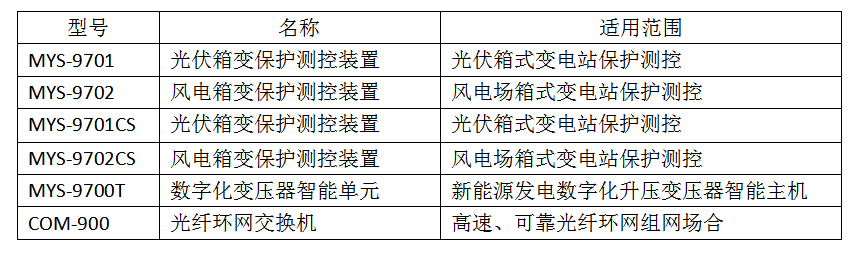

一、MYS-9700系列型号及适用范围
二、箱变监控系统组网图
三、产品详述
MYS-9700系列箱变测控保护装置
MYS-9700 箱变保护测控装置适用于光伏及风电场箱式变电站的监视、保护及控制系统，具备完善的保护、测量、控制与监视功能，为风电场以及光伏箱式变电站的保护、控制、远程管理和自动化监控提供了完整的解决方案，为风电场及光伏电站“少人值守”的运行管理提供有力地保障。
本系列装置采用了全新的设计理念，所有装置均建立在一个通用的软硬件平台基础上，各种功能均按模块化设计，并同时配备功能完善的诊断、调试工具。装置具有高度的稳定性、灵活性、可维护性以及对不同现场情况的适应性。
主要特点
1)装置硬件元器件全部采用工业级及以上等级，使得装置具有很高的稳定性，满足光伏和风电运行环境需求；
2)装置采用加强型机箱以及宽温设计，满足光伏以及风电抗震以及-40℃～70℃的宽温工作环境要求；
3)采用嵌入式 32 位微处理器，具备很强的数据处理能力；
4)高标准电磁兼容性能，密闭机箱设计，满足装置下放安装的苛刻要求；
5)配备基于 Android 系统的智能手机维护 APP，可通过手机方便查看、设置装置信息，方便运行维护；
6)可选配 8 路高速 RS485 通信模块，以接入外部 485 通信设备，同时也可选配自愈式环形光纤以太网通讯接口，保证在恶劣条件下的通讯要求，也可采用电以太网的通讯方式将装置接入到以太网交换机。内部集成丰富的规约库，为用户提供完善的组网方案；
7)30 路开关量输入，开关量输入可采用 220V/110V 交直流通用强电隔离输入，满足现存不同需求。开关量输入除了采集开关位置、门禁信号等关键状态信号之外，开关量输入还可以和非电量功能软压板配合实现非电量保护功能。同时开关量数量可根据需求可以灵活扩展；
8)装置配置完备的电气量多个功率测点测量功能，测量精度达到 0.5 级。保护功能可以通过软压板灵活投退，并具有可以灵活选择“跳闸”或者“告警”的变压器三段过流保护、定时限或反时限的零序电流保护、过电压保护、欠电压保护等；
9)丰富的直流量采集功能，共有 8 路。其中 4 路可用于采集温度，另 4 路可采集 4-20mA 或 0~5V信号，可用于对箱变内温度、变压器油位、压力等量的采集。并可设置超限告警功能，方便运行人员的监视及维护；
10)基于智能移动终端（智能手机、掌上电脑等）的辅助分析软件，轻松完成维护配置、状态查看、软件在线升级、事故分析、虚拟测试等功能；
11)装置提供人机接口模块，防护等级高，界面友好、操作简便，中文显示液晶一目了然。同时装置本体提供基本运行工况指示 LED，可满足运行监视需要；
12)全面的设备运行信和故障信息记录，为运行优化和事故分析提供充分的数据信息；
13) 完善的软硬件自检功能和免调节电路设计，安装调试更简单；
14)具有虚拟测试功能，实现遥信自动对点、SOE 事件自动触发、故障模拟；
15)装置具备软件对时和硬件对时功能，能够自适应网络对时、GPS 脉冲对时及 B 码对时；
16)装置通讯规约支持MODBUS、IEC 61850、IEC60870-103/104标准通讯协议；
17)大容量的存储空间，可以保存最新的 40 条动作报告、40 条告警报告、40 条操作记录以及12 条故障录波，通过维护工具软件可以调取最多 2000 条动作报告、告警报告；
18)装置提供 5 组定值区，掉电不丢失，可满足绝大多数情况下的运行方式变化；
19)支持高压侧（F1 侧）V-V 接线。
20)装置可选配操作箱功能，跳闸模块提供断路器位置监视、跳合闸保持及防跳等功能。跳合闸保持电流在 0.5~4A 范围内自适应，不需要更改回路的电气参数。根据用户的技术要求，也可取消本模块中的跳合闸操作回路；同时该系列装置提供交流操作选配方案，供交流使用场合使用。
MYS-9700CS系列箱变测控保护装置
MYS-9700CS 箱变保护测控装置适用于光伏及风电场箱式变电站的监视、保护及控制系统，具备完善的保护、测量、控制与监视功能，为风电场以及光伏箱式变电站的保护、控制、远程管理和自动化监控提供了完整的解决方案，为风电场及光伏电站“少人值本系列装置采用了全新的设计理念，所有装置均建立在一个通用的软硬件平台基础上，各种功能均按模块化设计，并同时配备功能完善的诊断、调试工具。装置具有高度的稳定性、灵活性、可维护性以及对不同现场情况的适应性。
该产品通过完整的型式试验认证，中文报告号：JW180332，英文报告号：JW180332E。
1)装置硬件元器件全部采用工业级及以上等级，使得装置具有很高的稳定性，满足光伏和风电运行环境需求；
2)装置采用加强型机箱以及宽温设计，满足光伏以及风电抗震以及-40℃～70℃的宽温工作环境要求；
3)采用嵌入式 32 位微处理器，具备很强的数据处理能力；
4)高标准电磁兼容性能，密闭机箱设计，满足装置下放安装的苛刻要求；
5)配备基于 Android 系统的智能手机维护 APP，可通过手机方便查看、设置装置信息，方便运行维护；
6)28 路开关量输入，开关量输入可采用 220V/110V 交直流通用强电隔离输入，满足现存不同需求。开关量输入除了采集开关位置、门禁信号等关键状态信号之外，开关量输入还可以和非电量功能软压板配合实现非电量保护功能。同时开关量数量可根据需求可以灵活扩展；
7)装置配置完备的电气量多个功率测点测量功能，测量精度达到 0.5 级。保护功能可以通过软压板灵活投退，并具有可以灵活选择“跳闸”或者“告警”的变压器三段过流保护、定时限或反时限的零序电流保护、过电压保护、欠电压保护等；
8)4 路直流量采集功能，其中每路均可用于采集温度（PT100）、4-20mA 或 0~5V 信号，可用于对箱变内温度、变压器油位、压力等量的采集。并可设置超限告警功能，方便运行人员的监视及维护；
9)基于智能移动终端（智能手机、掌上电脑等）的辅助分析软件，轻松完成维护配置、状态查看、软件在线升级、事故分析、虚拟测试等功能；
10)装置提供人机接口模块，防护等级高，界面友好、操作简便，中文显示液晶一目了然。同时装置本体提供基本运行工况指示 LED，可满足运行监视需要；
11)全面的设备运行信和故障信息记录，为运行优化和事故分析提供充分的数据信息；
12)完善的软硬件自检功能和免调节电路设计，安装调试更简单；
13)具有虚拟测试功能，实现遥信自动对点、SOE 事件自动触发、故障模拟；
14)装置具备软件对时和硬件对时功能，能够自适应网络对时、GPS 脉冲对时及 B 码对时；
15)大容量的存储空间，可以保存最新的 40 条动作报告、40 条告警报告、40 条操作记录以及 12 条故障录波，通过维护工具软件可以调取最多 2000 条动作报告、告警报告；
16)装置提供 5 组定值区，掉电不丢失，可满足绝大多数情况下的运行方式变化。
17)支持高压侧（F1 侧）V-V 接线。
MYS-9700T数字化变压器智能单元
MYS-9700T 数字化变压器智能单元是基于智能传感器及物联技术，实现对变压器运行状态的全方位实时精确感知，同时具有完善的保护、测量、控制与监视功能，实现对变压器的“高效、节能、安全、环保”的“管、控、营”一体化，为变压器设备的 3D 模型再现、故障专家诊断与预警、 能源互联网、大数据等业务应用提供可靠地的数字化支撑。
本装置采用了全新的设计理念，各种功能均按模块化设计，并同时配备功能完善的诊断、调试工具。装置具有高度的稳定性、灵活性、可维护性以及对不同现场情况的高适应性。
1)硬件元器件全部采用工业级及以上等级，使得装置具有很高的稳定性；
2)装置采用加强型机箱以及宽温设计，满足抗震以及-40℃～70℃的宽温工作环境要求；
3)采用嵌入式 32 位微处理器，具备很强的数据处理能力；
4)高标准电磁兼容性能，密闭机箱设计，满足装置下放安装的苛刻要求；
5)配备基于 Android 系统的智能手机维护 APP，可通过手机方便查看、设置装置信息，方便运行维护；
6)可选配 8 路高速 RS485 通信模块，以接入外部智能传感器集群，延伸物联传感器触角。同时也可选配自愈式环形光纤以太网通讯接口，保证在恶劣条件下的通讯要求，也可采用电以太网的通讯方式将装置接入到以太网交换机。内部集成丰富的规约库，提供完善的组网方案；
7)标准配置 30 路开关量输入，开关量输入可采用 220V/110V 交直流通用强电隔离输入，满足现存不同需求。开关量输入除了采集常规变压器状态信号之外，还可以实现特定的非电量保护功能。开关量数量可根据需求可以灵活扩展；
8)装置配置完备的变压器电气量双功率点测量功能，测量精度达到 0.5 级。保护功能可以通过软压板灵活投退，并具有可以灵活选择“跳闸”或者“告警”的变压器三段过流保护、定时限或反时限的零序电流保护、过电压保护、欠电压保护等电气量保护功能；
9)丰富的直流量传感器采集功能，共有 8 路。任意一路，可设置成采集 PT100 或 4-20mA 或 0~5V信号，可实现对变压器油温、变压器油位、压力等量的采集，并有相应的告警、保护功能。
10)基于智能移动终端（智能手机、掌上电脑等）的辅助分析软件，轻松完成维护配置、状态查看、软件在线升级、事故分析、虚拟测试等功能；
11)装置提供人机接口模块，防护等级高，界面友好、操作简便，中文显示液晶一目了然。同时装置本体提供基本运行工况指示 LED，可满足运行监视需要；
12)全面的设备运行信和故障信息记录，为运行优化和事故分析提供充分的数据支撑；
13)完善的软硬件自检功能和免调节电路设计，安装调试更简单；
14)具有虚拟测试功能，方便与上层通信应用的调试对接；
15)装置具备软件对时和硬件对时功能，能够自适应网络对时、GPS 脉冲对时及 B 码对时；
16)大容量的存储空间，可以保存最新的 40 条动作报告、40 条告警报告、40 条操作记录以及 12 条故障录波，通过维护工具软件可以调取最多 2000 条动作报告、告警报告；
17)提供 5 组保护定值区，掉电不丢失，可满足绝大多数情况下的运行方式变化；
18)装置自带24V电源输出，满足外部多个传感器的供电需求，避免单独配置传感器供电电源的不便。
COM-900环网交换机
COM-900 光纤环网交换机，是专为高速、可靠组网通讯而设计。此交换机为灵活多变的工业应用需求，提供了可靠、便捷的解决方案。该产品体积小巧，功能强大，适用于灵活多变的工业现场应用，满足客户为提高附加值应用而不断创新的需求。
COM-900 光纤环网交换机广泛应用于轨道交通、电力、水利、煤矿、化工、风能发电、视频监控、国防军事等行业中。
主要特点
1)交直流 220V 直接供电，方便现场设计；
2)标准 35mm 轨道安装，应用安装方便；
3)组网灵活：COM-900 光纤环网交换机一共两路 10/100M 电以太网 RJ45 接口，两路光纤环网接口；
4)低功耗设计：装置功耗小于 5W；
5)环网灵活：太网通信链路断开后自恢复功能，其恢复时间低于 20 毫秒。可使用普通百兆口进行组环，以提供更快的恢复速率和通信带宽。
