海上风电升压变电保护测控系统

电压、电流、功率、频率、电能计算，测量精度0.5S级

电压电流谐波分量及畸变率

三相电压电流角度测量

三相电压电流K因子

三相电压、电流不平衡度

24路开入信号采集，事故、告警遥信

8路开出，实现开关遥控分合和保护跳合闸

装置内部提供丰富的保护功能模块库

基于PC的逻辑可组态工具，保护功能、事件、出口逻辑图形化组态（PLC）

每类保护提供完整的报告记录和录波记录

基于每周波40点采样的录波，故障录波长度和通道可配装置提供16组定值区且掉电不丢失

配置完整的电弧光保护功能，保护海上风电电力一次设备安全，最大限度的降低设备在异常状况下的损伤

提供基于光纤传感器的电弧光保护模块，每台装置可选配1~3路弧光保护

配置紫外光探头，使得弧光保护动作判断更加准确，从检测到故障到出口跳闸时间小于10ms

支持四象限电能和最大需量计算

装置支持分时计费以及需要分析功能

最多可设置每年4个时区，每日12个时段，分别累计尖、峰、平、谷电度

所有计量值支持冻结功能

计量精度满足0.5S级

提供1路高速RS485通信，支持常用电力规约

提供光电可选的高速以太网，支持常用电力规约

自适应网络对时、GPS脉冲及B码对时，误差<1ms可选配4G通讯，实现与远端通信

基于逻辑可编程的电动底盘车、电动地刀控制模块，实现电动底盘车、电动地刀的就地、远方控制

监视开关分合闸线圈电流，分合闸次数，分合闸时间等参数，对于断路器运行状况实时预警报告

提供开关线圈、电机控制线圈控制电流波形，供平台进行状态分析

可选配关键点测温模块，采用无线无源技术，支持最多12路-60℃~+240℃精度±1℃的测温点

温度量可参与逻辑组态，实现温度异常告警/跳闸

涵盖开关柜温湿度控制系统，支持用户逻辑可编程温湿度控制功能

汉化大屏幕液晶、博阳标准八键键盘及6路Led指示

可通过智能手机APP通过WIFI连接到装置方便查看运行信息、整定保护定值、查看故障录波，避免运维人员与带电设备的直接接触，提高运维人员安全，同时省去运维人员在海上携带笔记本电脑的麻烦

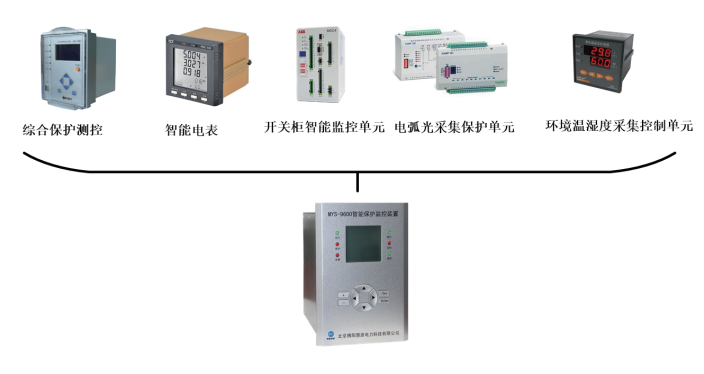

功能集成

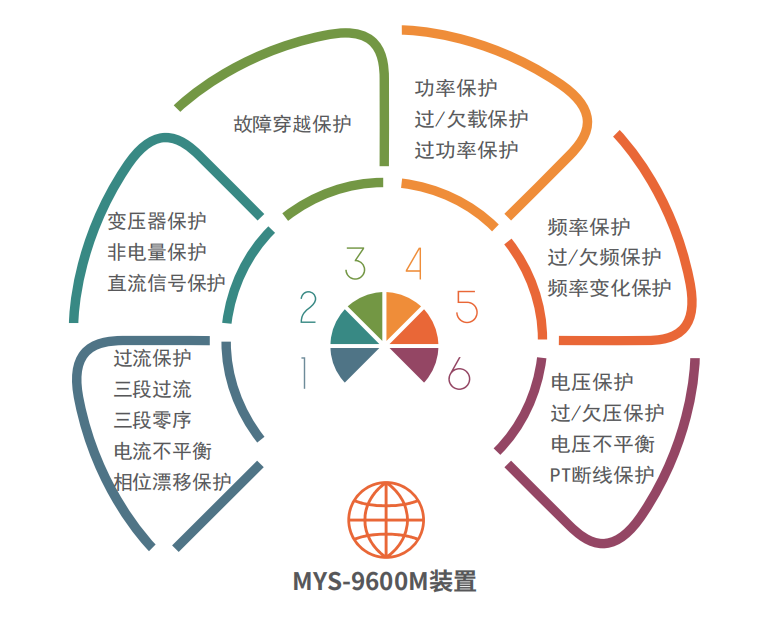

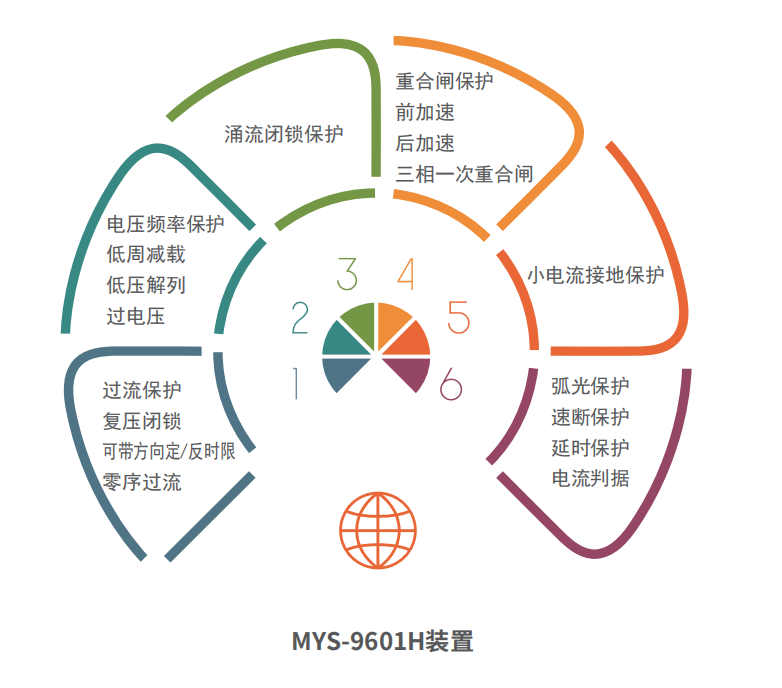

保护配置

电压、电流、线电压、功率、频率、电能，测量精度0.5S级

三相电压电流角度测量

三相电压、电流不平衡度计算

20路开入信号采集，事故、告警遥信

5路开出，实现开关遥控分合和保护跳闸

装置内部提供丰富的保护功能模块库

基于PC的逻辑可组态工具，保护功能、事件、出口逻辑图形化组态（PLC）

每类保护提供完整的报告记录和录波记录

基于每周波40点采样的录波，故障录波长度和通道可配装置提供16组定值区且掉电不丢失
